某發(fā)電廠細碎機出現(xiàn)軸承燒蝕事故，導致細碎機意外停機。該設備設計轉(zhuǎn)速為750r/min，軸承型號為：SKF22340 CCK/W33軸承，拆卸后發(fā)現(xiàn)該細碎機軸承位磨蝕情況較為嚴重，磨損量為單邊2mm左右，軸徑為φ200mm，磨損寬度為180mm。

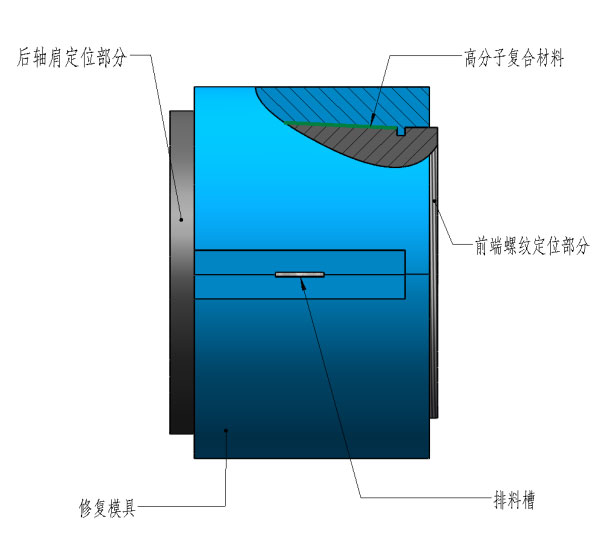

圖1-模具修復示意圖

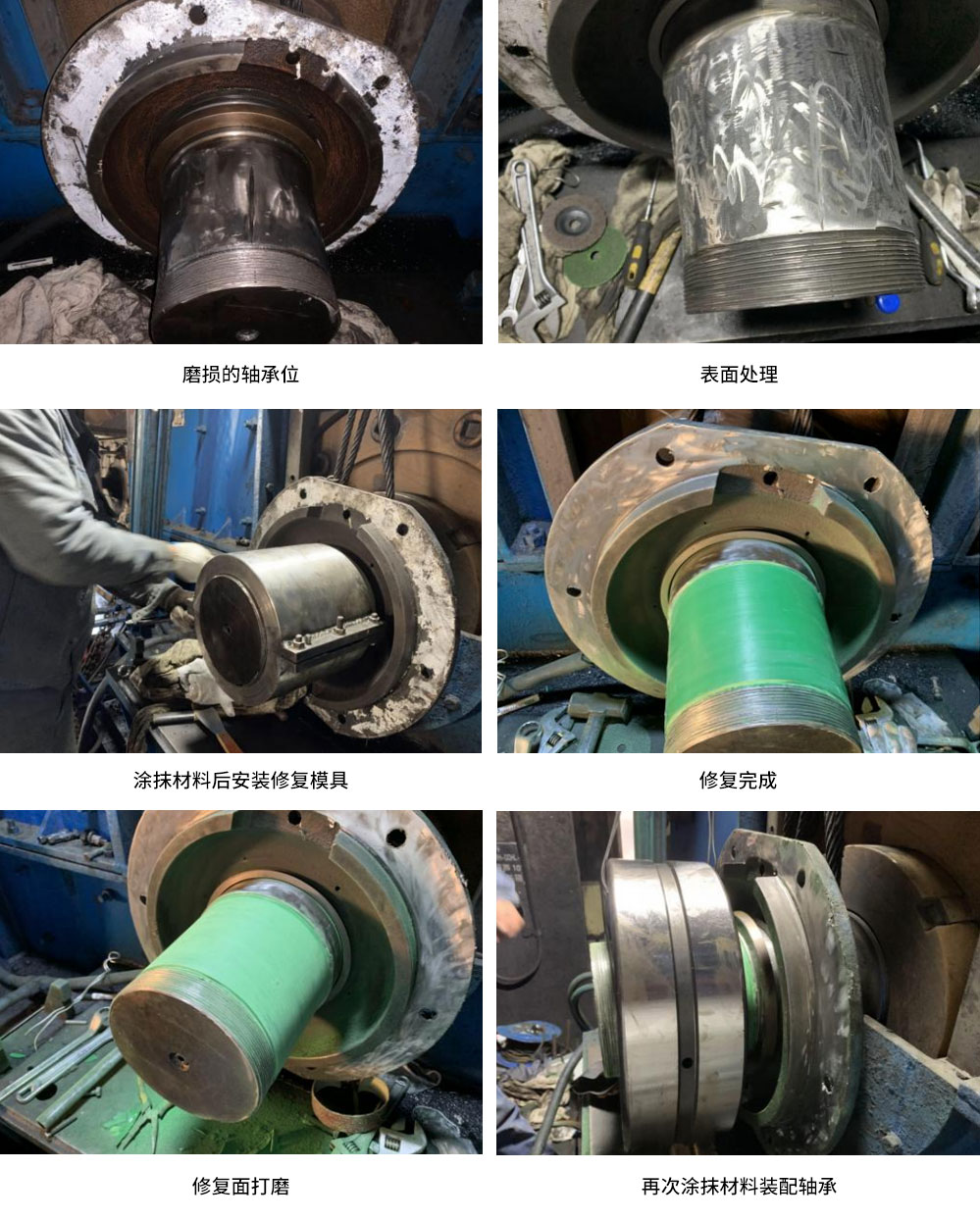

現(xiàn)場修復過程

1、表面處理：先將磨損位置進行烤油處理，去除滲入到金屬微孔內(nèi)的油脂；

2、打磨：使用砂紙將磨損位置進行打磨處理，并用酒精或丙酮清洗干凈。

3、空試模具：將模具裝配至修復部位，觀察模具扣合情況，然后拆卸后刷涂脫模劑備用；

4、調(diào)和材料：按比例調(diào)和2211F材料并攪拌均勻直到?jīng)]有色差。

5、涂抹材料：使用2211F材料將磨損位置填平并略大于磨損量。

6、裝配模具，等待材料固化；

7、材料固化完成后拆卸模具，再次涂抹材料裝配軸承。
