干燥機(jī)的操作介質(zhì)是蒸汽，軸是空心軸，尤其軸頭位置安裝軸承，倘若預(yù)留的軸承游隙過小，很容易運(yùn)行中軸承過熱而抱死軸承，進(jìn)而導(dǎo)致軸磨損。其次考慮到運(yùn)行推進(jìn)物料需要大的推力，軸承除了過盈配合外，軸頭還要設(shè)計(jì)螺紋，并安裝螺母進(jìn)行軸向鎖緊。隨著設(shè)備的長時(shí)間運(yùn)行，以及物料推進(jìn)不流暢，次數(shù)多了，螺母容易松動(dòng)，進(jìn)而軸承與軸頭之間出現(xiàn)間隙，造成軸頭磨損。

在線修復(fù)工藝分析

高分子材料在線修復(fù)是將高分子復(fù)合材料直接涂抹在磨損部位，它具有很好的粘接力，在高分子材料未固化之前而且還具有一定的流動(dòng)性，很好的使軸承與軸頭的磨損間隙得到填充，材料固化后抗壓強(qiáng)度高，修復(fù)效果還是維修費(fèi)用都遠(yuǎn)勝過堆焊、刷鍍等傳統(tǒng)修復(fù)方法，維修時(shí)間快速、工藝簡便、費(fèi)用較低。

實(shí)際案例分析

2022年某造紙企業(yè)的雙軸漿葉式干燥機(jī)，運(yùn)行中因物料推進(jìn)不流暢，鎖緊螺母出現(xiàn)了松動(dòng)，在停機(jī)檢修期間發(fā)現(xiàn)非傳動(dòng)側(cè)的兩邊的軸承，都出現(xiàn)了磨損，磨損量直徑較大值5mm，該設(shè)備軸承型號22328，設(shè)備工作溫度140℃，壓力0.4MPa，轉(zhuǎn)速50r/min。

由于企業(yè)發(fā)現(xiàn)問題早，沒有繼續(xù)帶病運(yùn)行，而是及時(shí)聯(lián)系了我們福世藍(lán)公司，為此我們根據(jù)企業(yè)提供的現(xiàn)場數(shù)據(jù)，做出了相應(yīng)的維修方案。由于磨損量較大，所以我司根據(jù)軸上未磨損的前后軸間作為定位基準(zhǔn)，設(shè)計(jì)了一款對開模具。同時(shí)在磨損的部位涂抹福世藍(lán)2211F高分子復(fù)合材料，該材料未固化之前具有一定的流動(dòng)性，然后扣上模具，材料可以在模具空腔內(nèi)進(jìn)行很好的填充。等該材料固化后，該材料抗壓強(qiáng)度可達(dá)1600Kg/cm3，干環(huán)境耐溫260℃，完全可以用于該部位的修復(fù)。修復(fù)過程僅僅16小時(shí)，修復(fù)完成后，開機(jī)運(yùn)行，各項(xiàng)指標(biāo)一切正常，為此得到了該企業(yè)的高度認(rèn)同。

福世藍(lán)在線修復(fù)工藝：

1、拆卸設(shè)備只需露出軸承位即可，同時(shí)準(zhǔn)備好所需要的修復(fù)工具；

2、表面烤油，確保表面干燥無油漬；

3、使用角磨機(jī)對磨損的部位進(jìn)行打磨，打磨至漏出金屬原色；

4、將加工好的模具，空試一下，確保各項(xiàng)尺寸無誤；’

5、使用無水乙醇清洗打磨后的軸表面，確保干凈、干燥；

6.模具內(nèi)表面涂抹福世藍(lán)803脫模劑，并晾干；

7、按照比例調(diào)和福世藍(lán)?2211高分子復(fù)合材料，至調(diào)和無色差；

8、將調(diào)和好的材料涂抹在待修復(fù)的軸表面，材料厚度要高于磨損尺寸；

9、安裝模具，常溫并固化12小時(shí)，也可加熱加快固化；

10、固化完成后，拆卸模具，測量數(shù)據(jù)，并安裝軸承及剩余部件，修復(fù)完成。

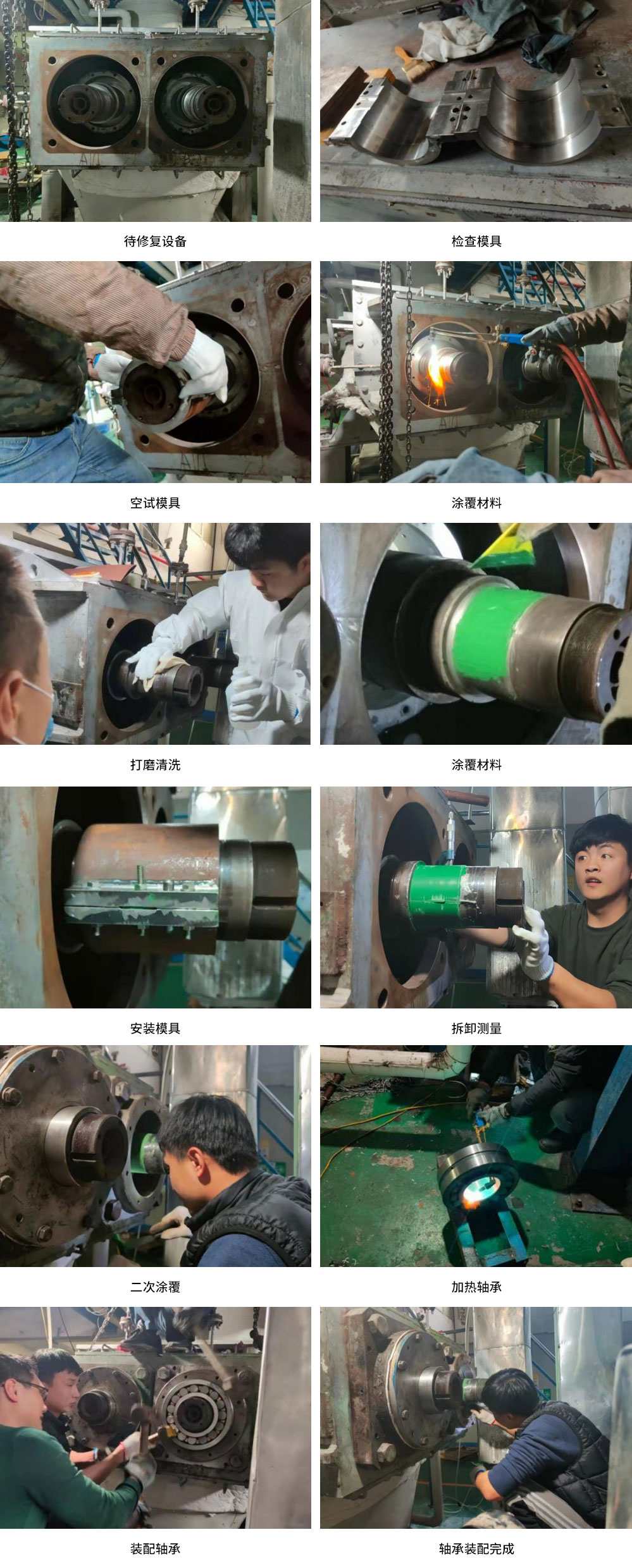

雙軸槳葉式干燥機(jī)軸磨損修復(fù)實(shí)例
