產(chǎn)品介紹

福世藍(lán)免除銹水基涂層是一種單組分、水性、丙烯酸共聚物底漆產(chǎn)品，它能夠與帶銹的鋼表面、清潔的鋼表面和涂漆的鋼表面發(fā)生反應(yīng)和交聯(lián)作用，以達(dá)到極好的防腐性能。本產(chǎn)品無(wú)危害、環(huán)保、不易燃，可以作為底漆用于潮濕或干燥表面。

顏色

首層——底漆 1 福世藍(lán)免除銹底漆棕色

第二層——底漆 2 第二層底漆（淺棕色）

外層 與底漆兼容的面漆層（由客戶準(zhǔn)備）

成分細(xì)節(jié)

粘合劑：丙烯酸共聚絡(luò)合物

染料：無(wú)機(jī)和防腐染料

溶劑：水

產(chǎn)品重量：1.2kg/l±0.1

固體體積比例：47%±2%

粘度：1100cps±100cps

VOC：含量 0g/l

應(yīng)用信息

光澤度：著色表面

典型厚度：表面帶舊漆和銹

如果表面有松動(dòng)的漆膜或銹斑，按照SSPC-SP-3標(biāo)準(zhǔn)用電動(dòng)鋼絲刷處理表面，然后按照SSPC-SP-WJ4標(biāo)準(zhǔn)用低壓水沖洗表面；銹斑表面施涂的濕膜厚度約為125-150微米；待干，施涂底漆1和2。

表面銹層小于 50 微米

底漆#1

濕膜厚度 120-140 微米

干膜厚度 約 50-60 微米

底漆#2

濕膜厚度 150-175 微米

干膜厚度 約 60-70 微米

表面銹層大于 50 微米

福世藍(lán)免除銹水基底漆可以用于銹層大于 50 微米的帶銹表面上，為保證更佳附著力，我們建議按照 SSPC-SP-3 標(biāo)準(zhǔn)清潔表面，以除去松動(dòng)的銹、垢層和腐蝕漆膜，確保銹層表面沒(méi)有松動(dòng)物質(zhì)。之后低壓水沖洗表面。

底漆#2 的濕膜厚

度增加到 175-200 微米。

典型涂覆率

7.0m2/升@干膜厚度 60-70 微米

施涂方法

無(wú)氣噴涂：噴嘴 0.017‘’-0.21‘’（噴槍和噴嘴必須是不銹鋼材質(zhì)），噴涂壓力 1800-2200psi（124-152 巴）

刷涂：天然鬃毛刷

輥涂：3/8‘’無(wú)縫細(xì)毛輥

75%相對(duì)濕度下的干燥時(shí)間

在后續(xù)涂層施涂之前，前面施涂的涂層必須徹底干燥，這一點(diǎn)是非常重要的。濕度越大，干燥時(shí)間會(huì)延長(zhǎng) 25-50%。

當(dāng)在密閉環(huán)境中涂覆操作時(shí)，必須有適當(dāng)?shù)耐L(fēng)確保涂層干燥。

固化

30-45 天內(nèi)實(shí)現(xiàn)完全聚合和強(qiáng)度等級(jí)。

兼容性

我們測(cè)試了福世藍(lán)免除銹水基底漆與多種低 VOC 高性能面漆層，具體兼容性測(cè)試結(jié)果請(qǐng)另咨詢。

表面準(zhǔn)備

檢查表面情況，按照SSPC-SP-WJ4 標(biāo)準(zhǔn)清除表面油污和油脂。如果表面有油污或油脂，使用無(wú)磷清洗劑溶解、乳化和分散污垢、油脂、霉菌和其他任何類型的污染物。

按照SSPC-SP-3標(biāo)準(zhǔn)，用3000-3500psi（207-241 巴）低壓水沖洗和/或鋼絲刷處理，以去除表面松動(dòng)的腐蝕物。

無(wú)松動(dòng)物的帶銹表面可以涂覆底漆涂層。

如果使用溶劑去除油污和油脂，在施涂福世藍(lán)免除銹水基底漆之前，先按照SSPC-SP-1標(biāo)準(zhǔn)去除殘留溶劑，然后按照SSPC-SP-WJ4標(biāo)準(zhǔn)，用低壓水沖洗殘留溶劑。

攪拌

福世藍(lán)免除銹水基底漆具有觸變性，在存儲(chǔ)過(guò)程中會(huì)發(fā)生沉降和變稠。涂料攪拌需要使用攪拌盤，攪拌盤的直徑約為包裝桶直徑的 1/3。把攪拌盤深入到涂料容器內(nèi)、距離容器底部約 1-2 英寸的位置。以一定的速率攪拌涂料約5-10分鐘，呈旋渦狀攪拌，避免將空氣帶入到涂料中。當(dāng)把攪拌盤從涂料容器中拿出時(shí)，涂料像油品一樣從攪拌盤上順暢流下而非間斷滴落，證明涂料已經(jīng)攪拌妥當(dāng)。由于涂料在存儲(chǔ)過(guò)程中會(huì)變稠，因此在攪拌過(guò)程中，確認(rèn)容器的側(cè)壁或底部沒(méi)有涂料。在使用前每天需重新攪拌混合。

清洗

只用水清洗，在涂覆完畢后 15 分鐘內(nèi)清洗設(shè)備。

注意事項(xiàng)

若福世藍(lán)免除銹水基底漆涂覆在先前殘留的漆膜上，底漆會(huì)與兼容性的漆膜發(fā)生反應(yīng)，這時(shí)可能會(huì)產(chǎn)生白色污漬，但這只是一種表面現(xiàn)象，并不影響涂覆性能。底漆#1 干燥后若表面沒(méi)有氣泡，之后再進(jìn)行粘附測(cè)試，以此確定兼容性如何。

存儲(chǔ)

本產(chǎn)品存放應(yīng)避免陽(yáng)光直接照射，存儲(chǔ)溫度為 3℃-45℃（37℉-113℉）。切勿冰凍產(chǎn)品。

保質(zhì)期

未開封包裝，保質(zhì)期為 24 個(gè)月（取決于存儲(chǔ)環(huán)境）。開封且密封好的包裝，保質(zhì)期約為 12 個(gè)月。

包裝規(guī)格

5 升@5.8kg 和 20 升@23.5kg

福世藍(lán)免除銹水基底漆是一種環(huán)保的帶銹應(yīng)用涂層產(chǎn)品

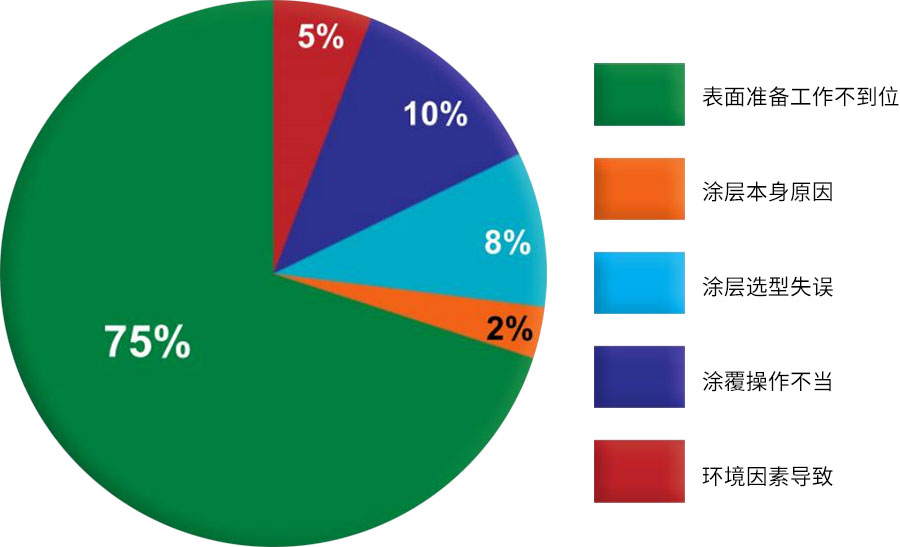

現(xiàn)狀：表面處理占據(jù)涂層涂覆成本的 70%，而涂層失效 75%歸結(jié)于表面處理

為什么涂層失效?

福世藍(lán)免除銹水基底漆可以解決以上問(wèn)題

● 無(wú)需噴砂

● 涂覆操作簡(jiǎn)便，快速干燥

● 對(duì)工作人員和環(huán)境安全，不含 VOC

● 可以用于帶銹的、鍍鋅的、涂漆/未涂漆的鋼、鋁和混凝土表面

關(guān)于福世藍(lán)免除銹底漆產(chǎn)品

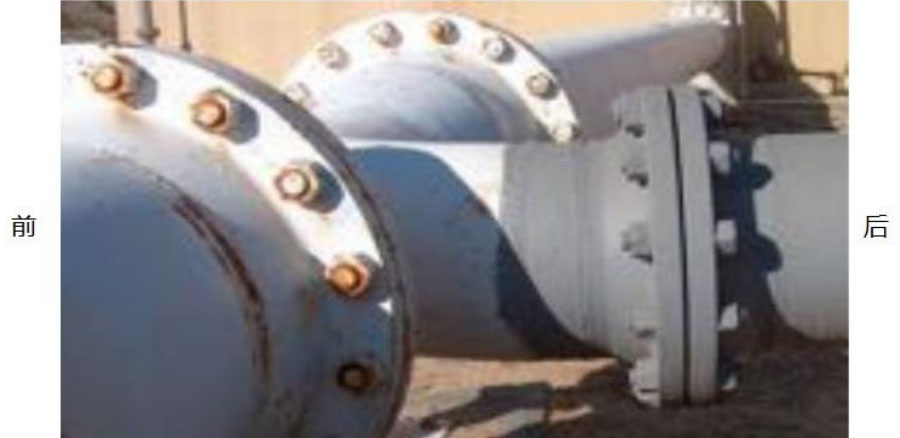

福世藍(lán)免除銹水基底漆是一種新型涂料，它正悄然改變著工業(yè)涂料行業(yè)。使用這種底漆，無(wú)需再進(jìn)行高成本且耗時(shí)的表面處理工作如噴砂等，只需簡(jiǎn)單的、低成本、低壓動(dòng)力清洗即可。底漆可以用于帶銹潮濕的或干燥的表面，底漆固化后可以對(duì)基材形成保護(hù)作用。福世藍(lán)免除銹水基底漆能夠與鋼（表面帶銹或清潔）、鍍鋅鋼和鋁發(fā)生化學(xué)反應(yīng)，以形成具有高附著力和出色防腐蝕性能的底涂層。底漆可配合全球多種高性能面漆涂層使用。 福世藍(lán)免除銹底漆原理福世藍(lán)免除銹水基底漆涂層通過(guò)與鐵和氧化鐵（鐵銹）發(fā)生化學(xué)反應(yīng)形成磷酸鐵，并與其他金屬和漆膜表面形成納米鍵。這種化學(xué)鍵合層不溶且極耐腐蝕，且這一“鍵合”過(guò)程還提供了極好的粘合附著性和柔韌性。當(dāng)常規(guī)涂層受損時(shí)，一般會(huì)引起膜下腐蝕，而化學(xué)鍵合層可以中斷膜下腐蝕。底漆涂層的彈性性能使其在-67℃至+200℃（-90℉至 400℉）的溫度變化下非常耐用?；瘜W(xué)鍵合的底漆層為各種高性能面漆涂層打下了良好的基礎(chǔ)，多種高性能的面漆涂層也已經(jīng)過(guò)測(cè)試，可配合福世藍(lán)底漆使用。

性能和應(yīng)用參數(shù)

福世藍(lán)免除銹水基底漆是一種水基的、單組分、自涂底的涂層系統(tǒng)，

● 產(chǎn)品環(huán)保、不含 VOC、無(wú)毒、不易燃、不含重金屬；

● 本身可用作完整的高性能涂層系統(tǒng)，或是僅用作底漆，搭配其他面漆或涂漆使用；

● 不需要或僅需很少的表面準(zhǔn)備工作，福世藍(lán)底漆甚至可以用于潮濕的帶銹表面、鍍鋅鋼、鋁或不銹鋼表面；

● 可以用作一種維護(hù)涂層，修復(fù)腐蝕的漆膜表面；

● 福世藍(lán)免除銹水基底漆 CR 系列可以用于保護(hù)混凝土結(jié)構(gòu)，這種涂層與混凝土之間發(fā)生化學(xué)反應(yīng)后，會(huì)形成一層密封層，保護(hù)混凝土不受水分滲透影響；

應(yīng)用技術(shù)

● 福世藍(lán)底漆涂層可以在 10℃-73℃（50℉-163℉）的環(huán)境溫度下刷涂、輥涂或噴涂應(yīng)用。

● 表面準(zhǔn)備：按照 SSPC-SP-3 標(biāo)準(zhǔn)，用鋼絲刷去除表面松動(dòng)的銹層或漆膜，按照 SSPC-SP-WJ4 標(biāo)準(zhǔn)，用低壓水沖洗。使用無(wú)磷清洗劑清除表面油污、油脂和其他污染物，然后用低壓水沖洗。福世藍(lán)底漆可以用在潮濕表面上。

● 福世藍(lán)底漆的施涂：施涂 2 層，每層濕膜厚度為 150-175 微米（干膜厚度為 60-70 微米）。

● 福世藍(lán)底漆可以與低 VOC 的高性能面漆層配合使用。

解決基礎(chǔ)設(shè)施的維護(hù)問(wèn)題

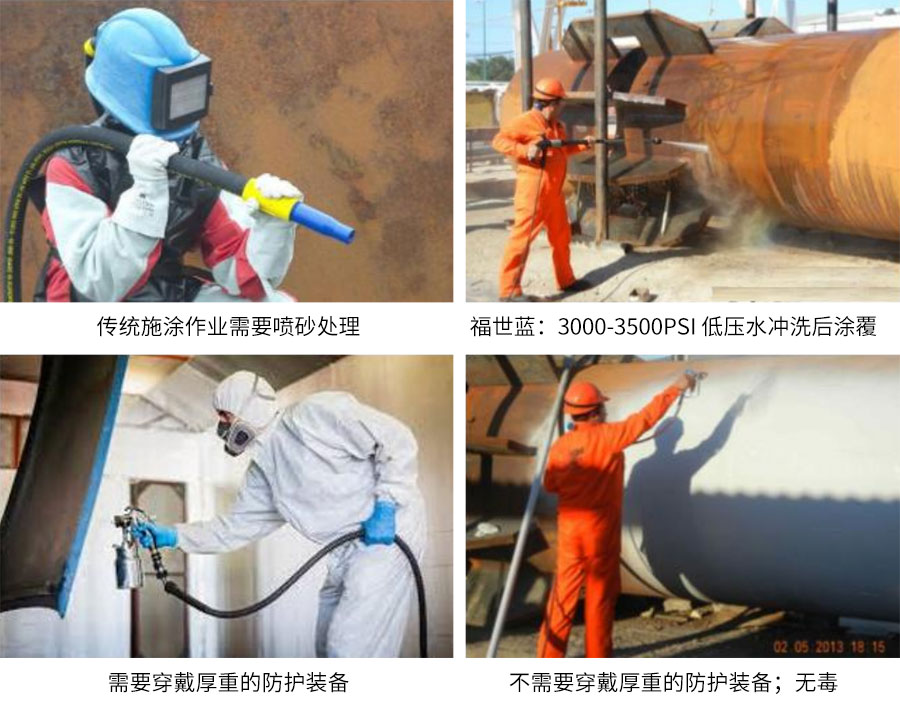

通常，基礎(chǔ)設(shè)施涂覆涂層之前，需要先行噴砂處理，以形成更廣泛的保護(hù)作用。無(wú)毒、不含 VOC 的福世藍(lán)底漆涂層涂覆之前只需用低壓水沖洗，無(wú)需以往噴砂處理，整個(gè)基礎(chǔ)設(shè)施項(xiàng)目可以更快完工，也減少了對(duì)交通通行等環(huán)境的干擾。像發(fā)電塔和相關(guān)設(shè)備，很難靠近并做好維護(hù)工作。發(fā)電塔一般是鍍鋅鋼結(jié)構(gòu)，表面很難再用其他涂層進(jìn)行保護(hù)。福世藍(lán)底漆能夠與鋼和鋅反應(yīng)，提供長(zhǎng)期保護(hù)。

經(jīng)濟(jì)考慮

福世藍(lán)免除銹水基底漆是一種“一步式”涂覆產(chǎn)品，需要的表面準(zhǔn)備工作非常少。就傳統(tǒng)涂層系統(tǒng)而言，表面準(zhǔn)備工作占據(jù)整個(gè)涂覆成本的 70%以上，而福世藍(lán)底漆的表面準(zhǔn)備工作僅占據(jù)其整個(gè)涂覆成本的 5%-15%，這證實(shí)使用福世藍(lán)底漆涂層可以極大的節(jié)省成本。

福世藍(lán)底漆涂層的施涂厚度僅為傳統(tǒng)涂層的 1/2，涂料本身成本有所節(jié)省。

福世藍(lán)底漆涂層可在空氣中快速干燥，多層涂覆時(shí)可節(jié)省時(shí)間和相應(yīng)成本。

可用作維護(hù)層

福世藍(lán)底漆涂層可在空氣中快速干燥，一般 30 分鐘后觸干，2 小時(shí)后可以施涂第二層。福世藍(lán)底漆涂層可以與之前涂覆的漆膜以及腐蝕的鋼表面發(fā)生反應(yīng)，因此可以更簡(jiǎn)便、更長(zhǎng)久的維護(hù)已經(jīng)涂覆漆膜的結(jié)構(gòu)。

福世藍(lán)免除銹水基底漆涂層 AL 系列：用于鋁表面

鋁在海上環(huán)境、高濕度和工業(yè)環(huán)境中會(huì)受到腐蝕破壞，對(duì)此福世藍(lán)免除銹水基底漆涂層 AL 系列可以說(shuō)是提供了一種革命性的解決方法：這款底漆可以與任何等級(jí)的鋁發(fā)生化學(xué)反應(yīng)，可以提供出色的附著力和長(zhǎng)期的腐蝕防護(hù)性能。

● 除了去除表面的油跡和臟污之外，底漆涂覆不需要其他表面準(zhǔn)備工作；

● 只需要施涂一層底漆，底漆上可以選擇涂覆高性能面漆；

福世藍(lán)免除銹水基底漆涂層 CR 系列：混凝土保護(hù)產(chǎn)品

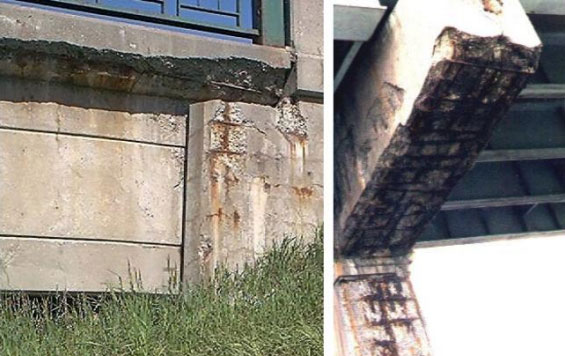

福世藍(lán)免除銹水基底漆涂層 CR 系列可以與混凝土發(fā)生化學(xué)反應(yīng)，形成一層深層密封層，這一密封層具有不可滲透性，可以為任何混凝土結(jié)構(gòu)提供長(zhǎng)期保護(hù)。這款底漆涂層還可以消除霉菌，從而提供進(jìn)一步防護(hù)。針對(duì)全國(guó)隨處可見的混凝土損毀情況，福世藍(lán)免除銹水基底漆涂層 CR 系列可以扭轉(zhuǎn)這一現(xiàn)象，它可以保護(hù)新的混凝土結(jié)構(gòu)，若混凝土已經(jīng)出現(xiàn)損毀情況，也可在混凝土修復(fù)完成后提供保護(hù)。它不僅可以密封混凝土，還可以保護(hù)混凝土內(nèi)部的鋼結(jié)構(gòu)。

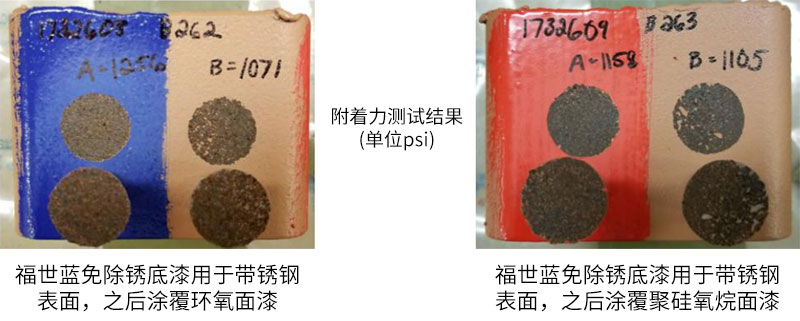

福世藍(lán)免除銹水基底漆為高性能涂層系統(tǒng)打下良好基礎(chǔ)

● 福世藍(lán)免除銹底漆與水基、100%固體的面漆涂層可以兼容使用，包括環(huán)氧涂層、聚氨酯涂層、聚硅氧烷涂層等。

● 福世藍(lán)免除銹底漆與大多數(shù) VOC 含量低的面漆涂層可以兼容使用。
