技術(shù)簡介
該管道修復套件由含有水激活樹脂的玻璃纖維織物和特殊的自混合壓力密封橡膠膠帶組成。設(shè)計用于滲漏破裂或破損管道的帶壓修復。固化之前管道的壓力應當小于4kg/cm2或60psi。固化后可承受壓力高達300kg/cm2或 4200 psi（一般推薦壓力為100kg/cm2或1400 psi）。正常固化時間為10分鐘，但會受溫度的影響。
鹽水或淡水——為該產(chǎn)品的激活劑 !!
典型應用
1. 修復破裂滲漏水、天然氣、油、酸、堿及有機溶劑管道，管道材質(zhì)為金屬、不銹鋼、PVC、塑料、橡膠等。
2. 清淤管道、水下管道（淡水和鹽水、海水）。
3. 商場、酒店及住宅小區(qū)的供水管道。
4. 修復建設(shè)油壓機和塑料彈射器的高壓軟管。
技術(shù)指標
| 結(jié)構(gòu) | 測試方法 | Psi/Mpa |
| 彎曲強度 | ASTM D 709-71 | 16,400/113.1 |
| 拉伸強度 | ASTM D 638 | 25,200/173.8 |
| 抗壓強度 | ASTM D 695-77 | 26,900/185.5 |
| 電氣強度 | 16,060 伏 | |
| 耐熱性 | 237℃ | |
| 閃點 | 587℃ | |
耐化學腐蝕性
| 測試周期2個月 | 測試溫度 | 表面變化 |
| 蒸餾水 | 23℃ | 無 |
| 硫酸，10% | 23℃ | 無 |
| 硫酸，50% | 23℃ | 無 |
| 鹽酸，10% | 23℃ | 30天 起泡 |
| 硝酸，50% | 23℃ | 30天 起泡 |
| 乙酸，10% | 23℃ | 30天 破壞 |
| 甲酸，10% | 23℃ | 無 |
| 飽和蘇打溶液 | 23℃ | 無 |
| 氫氧化鈉溶液，20% | 23℃ | 無 |
| 氨水，10% | 23℃ | 30天 起泡 |
| 雙氧水，10% | 23℃ | 30天 起泡 |
| 甲苯 | 23℃ | 無 |
| 二甲苯 | 23℃ | 無 |
| 甲醇 | 23℃ | 2天 軟化 |

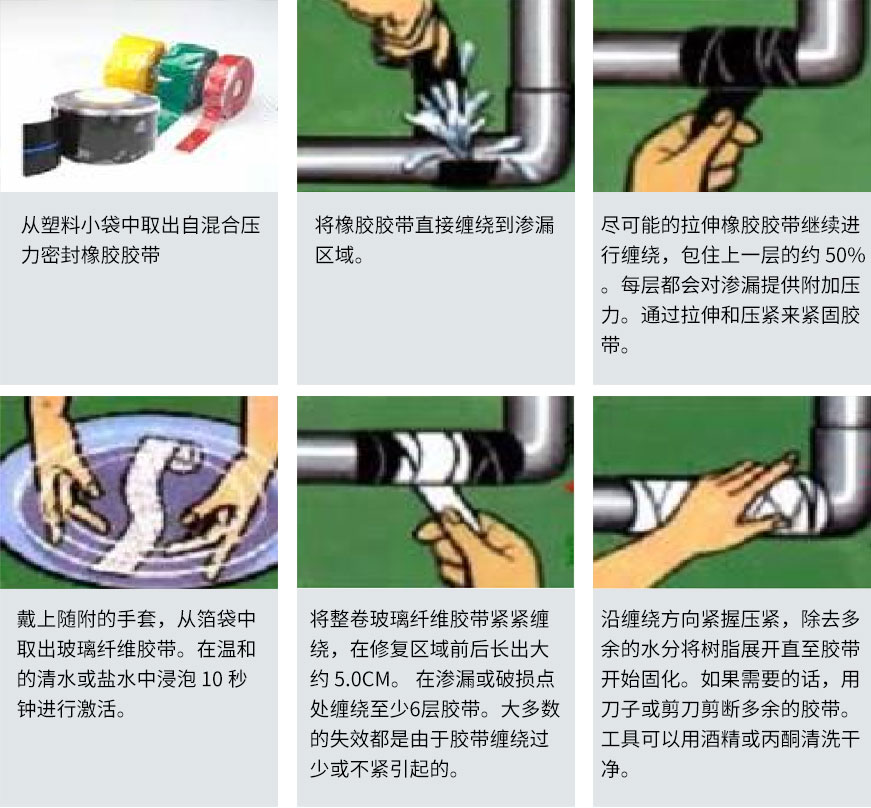

使用方法
其他信息
| 產(chǎn)品規(guī)格 | ||
| 型 | 寬(mm) | 長(mm) |
| UP-215 | 50 | 1500 |
| UP-327 | 75 | 2700 |
| UP-445 | 100 | 4500 |
| UP-650 | 150 | 5000 |
| 可用尺寸 | ||
| 小 50mm×750mm 大 300mm×20000 | ||
| 儲存期 | ||
| 產(chǎn)品需存儲在原包裝內(nèi)，不低于2年 | ||
嚴格按照技術(shù)產(chǎn)品使用說明來儲藏、使用。福世藍技術(shù)產(chǎn)品保證此產(chǎn)品達到規(guī)定的性能要求。福世藍技術(shù)產(chǎn)品進一步保證所有產(chǎn)品在嚴格生產(chǎn)下的高質(zhì)量及根據(jù)通用認證標準的嚴格檢測。
全國統(tǒng)一服務(wù)熱線：400-698-6866
福世藍辦公總機：0533-8170333
節(jié)假日值班電話：15725756986
郵箱：xinxibu@fslkj.cn
Copyright ? 淄博福世藍高分子復合材料技術(shù)有限公司 魯ICP備11022181號-1
